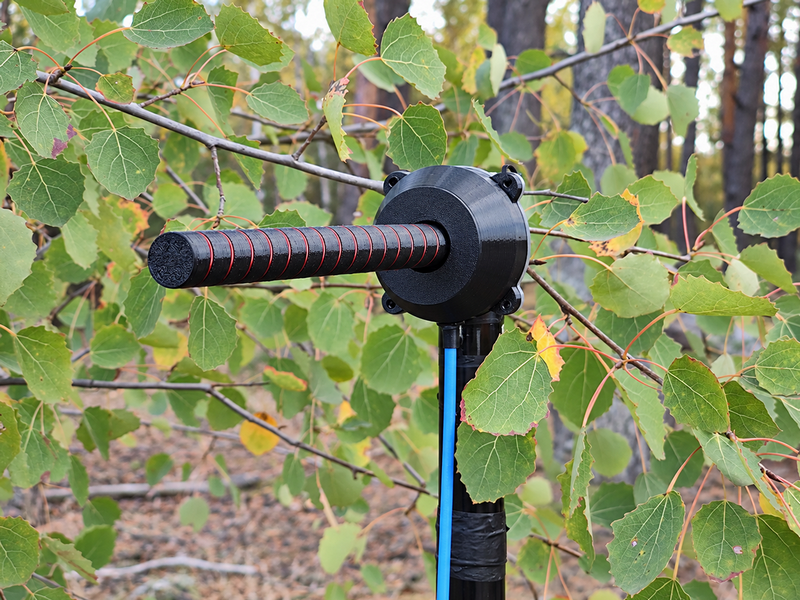

Спіральна антена SKY 6.5 ГГц — 17 витків, 14 dBi, відкрита

Спрямована спіральна антена SKY 6.5 RHCP відкритого типу розроблена для систем радіозв’язку на частоті 6.5 ГГц. Вона призначена для наземних FPV-станцій, відеоліній та іншого радіообладнання, де необхідно забезпечити спрямоване передавання або приймання сигналу.

Антена має 17 витків, розрахункове підсилення 14 dBi та кут розкриття діаграми спрямованості 25°. Таке поєднання характеристик дозволяє концентрувати випромінювання в обраному напрямку замість рівномірного охоплення широкого сектора.

Особливості конструкції

Відкрита спіральна конструкція дозволяє уникнути додаткового захисного корпусу та пов’язаної з ним маси. Це зручно для встановлення на щоглах і наземних антенних системах, але потребує обережного поводження зі спіраллю під час перевезення та монтажу.

Модель орієнтована на роботу з обладнанням відповідного частотного діапазону. Для отримання очікуваних характеристик важливо правильно обрати поляризацію й забезпечити точне наведення антени.

Технічні характеристики

• Номінальна частота: 6.5 ГГц.
• Підсилення: 14 dBi.
• Кут розкриття діаграми спрямованості: 25°.
• Кількість витків: 17.
• Конструкція: відкрита.
• Виробник: SKY, Україна.

Зазначені значення підсилення та кута розкриття діаграми спрямованості відповідають розрахунковій частоті антени, вказаній у її назві.

Рекомендації щодо використання

SKY 6.5 доцільно застосовувати в системах, де відомий напрямок розташування радіообладнання або є можливість коригувати наведення антени під час роботи.

Кут 25° вимагає уважнішого наведення, ніж у ширококутних моделей. Фактична дальність і якість зв’язку залежать не лише від антени, але й від потужності передавача, чутливості приймача, кабельних втрат та умов поширення радіохвиль.

Антена виготовляється в Україні під брендом SKY. Особливості комплектації та встановлення можна узгодити перед замовленням.
