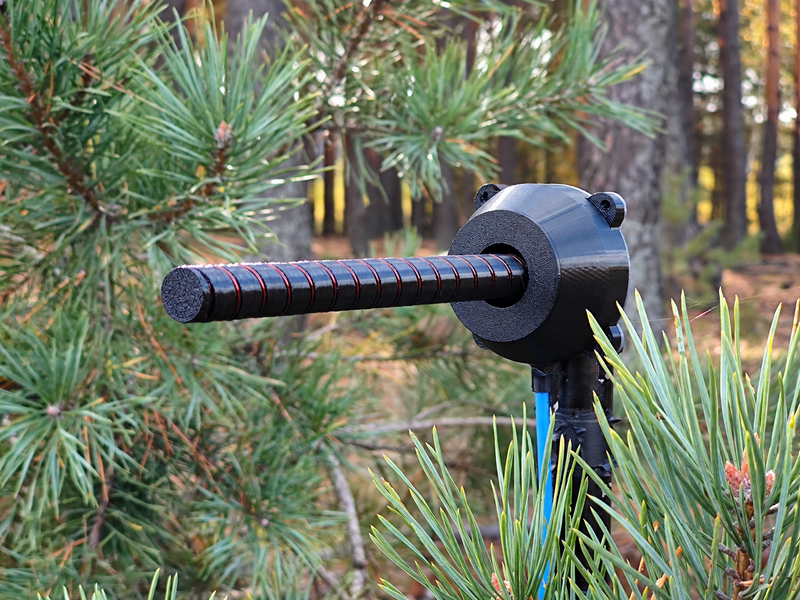

Спіральна антена SKY 7.5 ГГц — 17 витків, 14 dBi, відкрита

SKY 7.5 — спрямована спіральна антена на 17 витків, розрахована на номінальну частоту 7.5 ГГц. Призначена для радіосистем, наземних FPV-станцій та обладнання відеозв’язку, що працює у відповідному частотному діапазоні.

Антена має розрахункове підсилення 14 dBi та кут розкриття 25°. Завдяки спрямованій діаграмі випромінювання модель підходить для роботи з радіолініями, у яких важливо передавати або приймати сигнал у визначеному напрямку.

Конструкція та особливості роботи

Спіраль складається із 17 витків і виконана без зовнішнього захисного корпусу. Така конструкція зберігає простоту антенної системи та не потребує додаткової оболонки навколо випромінювача.

Під час встановлення необхідно враховувати механічну відкритість спіралі та уникати її деформації.

На частоті 7.5 ГГц особливої уваги потребують високочастотні кабелі, роз’єми та якість їхніх з’єднань. Надмірні втрати у фідері можуть суттєво погіршити результат навіть за правильно вибраної антени.

Технічні характеристики

• Номінальна частота: 7.5 ГГц.
• Підсилення: 14 dBi.
• Кут розкриття діаграми спрямованості: 25°.
• Кількість витків: 17.
• Конструкція: відкрита.
• Виробник: SKY, Україна.

Значення підсилення та кута розкриття наведені для розрахункової частоти 7.5 ГГц. Під час роботи на інших частотах характеристики діаграми спрямованості можуть змінюватися.

Рекомендації щодо застосування

SKY 7.5 призначена для радіосистем, у яких потрібна підвищена спрямованість. Кут 25° дозволяє працювати в обмеженому секторі, проте для ефективного використання антена має бути правильно зорієнтована на іншу сторону радіолінії.

Перед встановленням варто переконатися у відповідності робочих частот, поляризації та параметрів підключення. Реальна дальність зв’язку визначається всією конфігурацією обладнання й умовами експлуатації, а не лише підсиленням антени.

SKY 7.5 виготовляється в Україні. Деталі комплектації та індивідуальні вимоги до встановлення можна обговорити перед замовленням.
